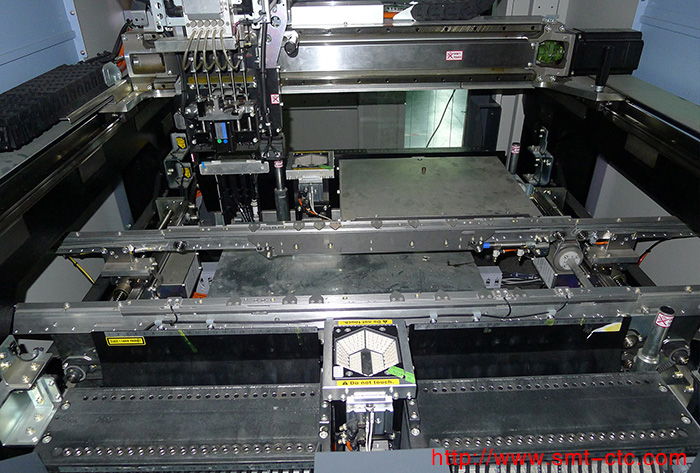

YAMAHA貼片機是比較人性化的。有時候貼片機需要進行一定的調整才能夠更好的使用，像SMT貼片機，下面我們就來說說如何進行調整。

貼片機貼裝高度的調整

1、首先先選一片貼片機標準的PCB板( 1.6mm厚 )定位在Table中, 同時要加好頂針。

2、安裝新的MA Nozzle, 同時檢測一下Nozzle, 進而記下LineSensor檢測Nozzle的高度。

3、做一Test程序, NC程序在PCB板中間隨意取一點坐標, ARRAY程序可選用一種常用物料,并按ARRAY程式裝好物料，如2125R。

4、選擇此程序就是生產程序, 以及單步生產完成這個組件的貼裝 ,然后記下Line Sensor檢測組件的厚度, 比如說厚度是0.55mm。

5、然后將Feeder carriage移到等待的位置。

6、切換到手動狀態，使用手動柄將其反轉到CT270°(MSR方法相同，CT276°)，然后量取PCB和Nozzle之間的間隙，這其中間隙值大約是組件厚度下壓0.2-0.3mm，而測量的間隙大約是0.25-0.35mm( M型Table下壓0.2mm，XL型 Table下壓0.3mm )

7、假如這這其中間隙不為0.35mm，那么建議使用原始貼裝的高度參數, Machine Data/PlacementHeight有誤. 如為0.45mm, 則將原數據加上0.1mm; 如為0.2mm, 然后將原始的數據直接減小到0.15mm。

8、最后使用這個方法重新的進行檢測一次。

* 這里需要特別的注意，MSR并沒有MT軸，它的安裝高度主要是由XY T軸所決定的，而且它的調整方向和MV2F/V是相反的。
