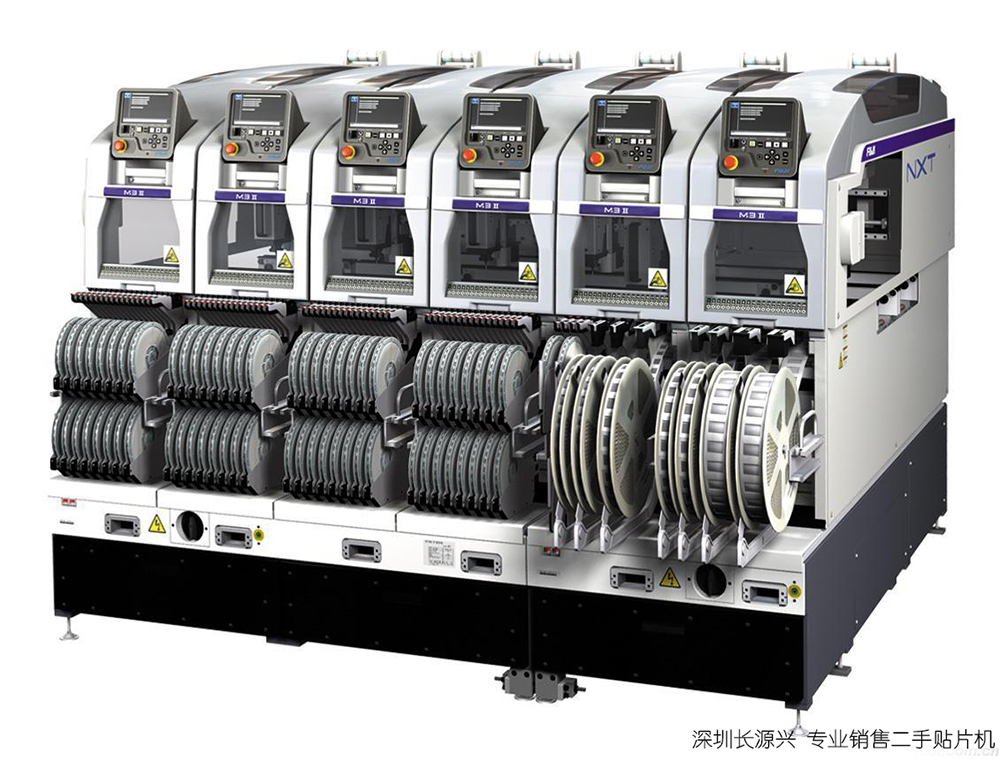

作為一個專業人士，你應該了解SMT機器中各種常用的零件知識，下面我們來詳細列舉一下，僅供參考：
常見的SMD零件包裝方式CHIP/MELF/TR/SOP(SOIC)/SOJ/PLCC/QFP/BGA.
電阻[ R ] [ RN ] [VR]
CHIP=有公制/英制兩種規格,在臺灣說法以英制為準,常用的CHIP零件如下表:
零件規格 長(L) 寬(W) 厚(T) REMARK
0402(英)/1005(公) 1.0mm 0.5mm 0.4-0.7mm
0603(英)/1608(公) 1.6mm 0.8mm 0.4-1.0mm
0805(英)/2125(公) 2.0mm 1.25mm 0.5-1.0mm
1206(英)/3216(公) 3.2mm 1.6mm 0.6-1.2mm
CHIP分電阻及電容,偶爾有電感/特殊規格等零件,一般平面四方稱為CHIP.
A. 電阻在PC板簡稱 [ R ], 排阻稱 [ RN ], 可變電阻稱 [ VR ]
a1. R的誤差值有 J Type=+/-5% (常用)以3位數字顯示.
F Type=+/-1% (精密)以4位數字顯示.
J Type 零件外觀顯示=電阻值
000=1Ω
100=10Ω
101=100Ω
102=1KΩ
103=10KΩ
104=100KΩ
105=1MΩ
F Type 零件外觀顯示=電阻值
1R2=1.2Ω
1000=100Ω
1001=1KΩ
1002=10KΩ
1003=100KΩ
1004=1MΩ
RN和J Type一樣外觀顯示, 在主機板常見規格1206.
SMD的RN有8個點吃錫, 不像1206有2個點吃錫.
VR用在通信產品上, 有2/3個吃錫點.
B. 主機板(MAIN BOARD)常見的電阻規格0603/0805/RN…
C. 通信產品因高頻關系, 常見的電阻規格0603/1608/VR, 但會以F Type出現居多.
D. 零件的趨勢漸被0603所取代, 主要LAYOUT及機板的密度(Notebook)的需求加上材料的耐壓特性及錫膏和鋼板精度都已克服, 以后0603零件會逐漸普遍.
電容[ C ]
A. 電容在PC板簡稱[ C ], 它的外觀沒有數字可供分辨, 通常顏色愈淺, 電容值愈小.
a1. C的誤差值有 Z Type=+80%, -20%(常用104Z)
M Type=+10%, -10%
K Type=+20%, -20%(常用103K)
J Type=+/-5%
F Type=+/-1%
它的電容值換算
1P
10P
100P=101P=0.0001uf
1000P=102P=0.001uf=1n
10000P=103P=0.01uf=10n
100000P=104P=0.1uf=100n *104P用在主機板的IC旁SOP的10pin-20pin
1000000P=105P=1uf *工廠的寫法與說法104P
10000000P=10uf(用在主機板的5V, 過濾電流噪聲)
電容有正負極性之分, 有Mark為正極(料帶前進的右)
SMD電容因特性及耐壓等關系有不同的材料
電容材料以分陶瓷/鉭質/電解
以計算機主機板看在286時代都以DIP+PLCC零件為主, 當時的PLCC不是直接焊在PC板上, 都會安裝在一個零件座上(SOCKET), 也看不到1206的蹤跡.
二極體[ C ] /晶體管/電感/震蕩器[ QUARTZ ]
二極體[ D ]
二極體有IN4148/ZD 5.6V(極納穩壓)及整流二極體IN4001/IN4002及發光二極體,俗稱LED.
IN4148有在主機板上順流之用(SIZEΦ1.4mm*3.4mm)
ZD5.6V用在Power部份主要限流電壓.(SIZEΦ1.4mm*3.4mm)
IN4001用在Power部份主要將AC電壓轉成DC之用(SIZEΦ2.5mm*3.4mm), 現已改成橋式整流器所取代.
LED主要顯示用, 市場已出現雙色,紅,黃,綠,缺藍.
二極體有正負極之分, 有Mark為負極(料帶前進的左)
電感[ L ]
電感規格有HZ(計量單位:亨利), 用電表量=0Ω
線圈
晶體管[ Q ]
主機板有2N3904,2N3906常見兩種.
通信產品規格更多有3,4,5,6只腳, 形狀長方及圓形加十字……
在5,6只晶體管, 其實它是IC零件之類, 用在B.B.CALL之類性產品.
SOP/SOJ/PLCC/QFP(CHIP SET)/BGA[ U ]
SOP外觀2邊向外彎, 腳數有8,14,16,20……
SOJ外觀2邊向外彎, 腳數有20,24,28,32,40,44, 主要DRAM, SRAM……
TSOP外觀2邊向外, 腳數有20,24,28…… PCMCIA, Fast IC卡, 主要它的零件厚度在1.0mm以下.
PLCC外觀4邊向內彎, 腳數有20,28,32,44,54,68,84.
QFP外觀4邊向外彎, 腳數有44-256pin, PITCH(腳和腳的間距)0.8-0.3之間.
主機板常見SOP零件74系列7404/F244/F245/ALS244/LS244/75232(1488,1489)
SOJ用在SIMM MODULE 如主機板72pin simm.
----------------------------------------------------------------------------------------------------------------------------------------------------------------
來源：互聯網 作者：佚名 由深圳長源興科技有限公司收集整理
