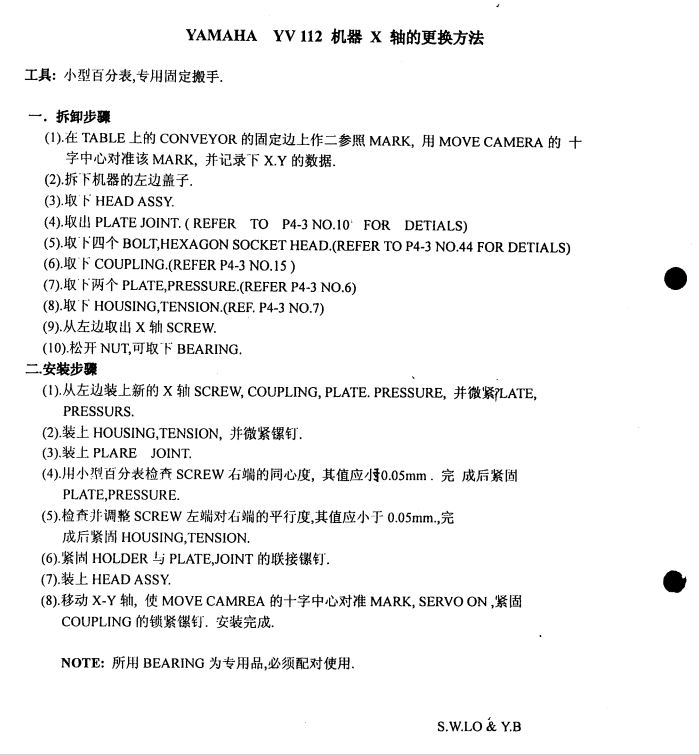

工具：小型百分表，專用固定搬手．

一．拆卸步驟

  (1).在TABLE上的CONVEYOR的固定邊上作二參照MARK，用MOVE CAMERA的十

    字中心對準該MARK，并記錄下X.Y的數據．

  (2).拆下機器的左邊蓋子．

  (3)．取卜．HEAD ASSY.

  (4)．取山PLATE JOINT.( REFER   TO   P4-3 NO.IOl  FOR   DETIALS)

  (5)．取’卜．四個BOLT,HEXAGON SOCKET HEAD.(REFER TO P4-3 N0.44 FOR DETIALS)

  (6).取‘卜．COUPLING.(REFER P4-3 N0.15)

  (7).取’卜．兩個PLATE,PRESSURE.(REFER P4-3 N0.6)

  (8).取’F HOUSING,TENSION.(REF. P4-3 N0.7)

  (9).從左邊取出X軸SCREW.

  (10)．松開NUT,可取‘卜．BEARING.

二．安裝步驟

  (1)．從左邊裝上新的X軸SCREW, COUPLING, PLATE. PRESSURE，并微緊rLATE,

    PRESSURS.

  (2).裝上HOUSING,TENSION，并微緊鏍釘．

  (3).裝土PLARE JOINT.

  (4)．川小型百分表檢夯SCREW右端的同心度，其值應/Jt0.05mm．完成后緊I矧

    PLATE,PRESSURE.

  (5).檢查并調整SCREW左端對右端的平行度，其值應小于0.05mm.,完

    成后緊l同HOUSING,TENSION.

  (6)．緊同HOLDER與PLATE,JOINT的聯接鏍釘．

  (7).裝上HEAD ASSY.

  (8).移動X-Y軸，使MOVE CAMREA的十字中心對準MARK, SERVO ON，緊固

    COUPLING的鎖緊鏍釘，安裝完成．

NOTE:所用BEARING為專用品，必須配對使用．
